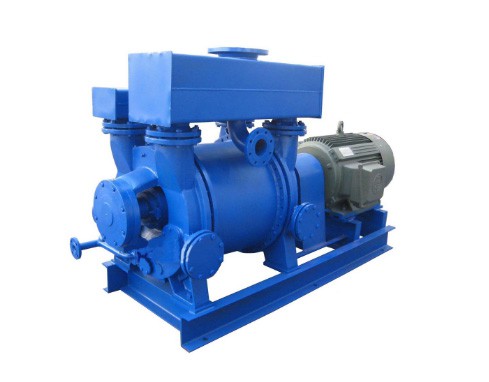

2BE水环真空泵

点击次数：10344 更新时间：2024-01-18 15:45:11 来源：http://shszkbeng.com/shuihuan/34.html 【关闭】分享:

2BE系列水环真空泵及压缩机主要特性

最低吸入绝压：33hPa,160hPa

抽气速率：2.8～353m3/min

电机功率：11～560kW

产品标准：Q/FP201.1-201.3-89(epv DIN28431)

传动方式：电机直联、电机皮带传动

用途及特点：

2BE系列水环真空泵及压缩机，是我厂在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结果材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

　　本系列泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点，并能适应排水量大，载荷冲击波动等恶劣工况。

　　我们对于关键部位，如分配板，叶轮和泵轴进行了系统优化设计，简化了结构，提高了性能，实现节能，采用焊接叶轮，叶片一次冲压、成型，型线合理；论彀全部加工，从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合，性能可靠，运转平稳。叶轮焊接后，整体运行良好的热处理，叶片具有良好的韧性，使叶片的抗冲击，抗折弯能力得以根本保证，能适应载荷冲击波动的恶劣工况。

　　2BE系列泵，自带气水分离器，多位置没有排气口，泵盖设有排气阀检修窗口，叶轮与分配板间隙通过定位轴两端压盖调整，安装使用方便，操作简单，便于维修。

　　我厂真空泵在出厂前均经检测中心，严格检查测试，性能优越可靠耐用。

应用：

◆尾气/火炬气回收

◆PVC装置中的VCM回收

◆循环气压缩

◆聚酯生产

◆变压吸附(PSA)

◆真空结晶、过滤

◆原油减压蒸馏中的塔顶真空系统

◆乙炔、氢气等易燃易爆气体压缩

◆各种物料的真空输送

型号含义:

2BE 705-1BV3

2BE1-泵名称 70-叶轮名义半径(cm) 5-叶轮宽径比为1.2 1-最低吸入绝对压力代号

B-结构材料代号 V-传动方式代号 3-轴封型式代号.

2BE1水环真空泵性能表

型号	转速 r/min	最大轴功率 kW	电机功率 kW	最低吸入绝压 mbar	气量　m³/h				泵重 kg	泵外形尺寸长×宽×高 mm³
					吸入绝压 60mbar	吸入绝压 100mbar	吸入绝压 200mbar	吸入绝压 400mbar
					饱和空气	饱和空气	饱和空气	饱和空气
2BE 103-0	1300 1450 1625 1750	7 8.2 10 11.2	11 11 15 15	33	230 270 330 370	283 320 362 396	297 340 380 410	294 330 375 404	125	795×375×355
2BE 153-0	1300 1450 1625 1750	10.8 13.5 16.5 19.5	15 18.5 18.5 22	33	460 540 615 655	500 570 630 670	540 600 660 700	520 590 645 680	190	885×435×425
2BE 203-0	880 980 1100 1170	25 29.5 35 39	30 37 45 45	33	820 980 1150 1230	920 1035 1200 1270	1000 1120 1240 1320	990 1100 1240 1290	410	1095×530×590
2BE 253-0	660 740 820 880	45 54 65 75	55 75 75 90	33	1675 2070 2400 2600	1900 2200 2500 2700	2100 2400 2660 2850	2100 2375 2600 2800	890	1395×680×755
2BE 303-0	472 500 530 590 660 710 740 790	50 53 57.5 65 79 90 99 115	75 75 75 75 110 110 132 160	33	2040 2320 2580 3000 3450 3630 3740 3920	2310 2490 2700 3100 3550 3770 3900 4100	2560 2670 2850 3200 3600 3830 4000 4200	2500 2620 2800 3100 3500 3720 3900 4130	1400	1580×1010×910
2BE 353-0	372 420 472 500 530 590 660	63 74 84 90 100 120 154	90 110 110 110 132 160 185	33	2380 3200 3900 4160 4420 5050 5380	2930 3470 4040 4320 4600 5200 5700	3370 3700 4200 4480 4720 5300 5880	3460 3680 4100 4380 4600 5170 5700	2000	1745×1160×1050
2BE 403-0	330 372 420 472 530 565	98 110 130 160 203 234	132 160 185 200 250 280	33	4000 5120 6000 7020 7580 7940	4600 5400 6240 7250 7920 8320	5100 5680 6280 7350 8120 8600	5070 5600 6280 7100 7950 8400	3300	2170×1370×1265
型号	转速 r/min	最大轴功率 kW	电机功率 kW	最低吸入绝压 mbar	气量　m³/h				泵重 kg	外形尺寸长×宽×高 mm³
					吸入绝压 200mbar	吸入绝压 250mbar	吸入绝压 350mbar	吸入绝压 400mbar
					饱和空气	饱和空气	饱和空气	饱和空气
2BE 355-1	372 420 472 500 530 590 660	69 78 90 100 109 130 160	90 110 110 132 132 160 185	160	3600 4400 4820 5060 5280 5600 6200	3720 4440 4950 5200 5400 5800 6260	3890 4500 5040 5280 5540 6000 6600	3920 4500 5050 5300 5600 6080 6680	2200	1885×1160×1050
2BE 405-1	330 372 420 472 530 565	100 118 140 170 208 236	132 160 185 220 280 280	160	5650 6500 7200 7700 8250 8600	5750 6650 7300 7900 8550 9000	5900 6750 7500 8200 8900 9500	5950 6750 7550 8300 9100 9650	3400	2020×1370×1265
2BE 505-1	266 298 330 372 420 472	130 150 172 205 250 310	160 185 220 250 280 355	160	7200 8500 9400 10240 11000 11800	7350 8650 9550 10450 11300 12250	7650 8750 9700 10700 11750 12750	7700 8800 9750 10750 11820 13150	5100	2435×1550×1475
2BE 605-1	236 266 298 330 372 398	188 220 262 310 380 428	220 250 315 355 450 500	160	10800 12600 13800 14700 15750 16500	11000 12800 13600 15100 16300 17100	11400 13000 14400 15500 17000 17900	11500 13000 14900 15700 17250 18250	7900	2730×1800×1770
2BE 705-1	210 236 266 298	285 335 405 490	355 400 450 560	160	16800 19000 20600 22000	17150 19300 21000 22750	17500 19600 21600 23600	17500 19700 21750 23850	11500	3185×2110×2045
